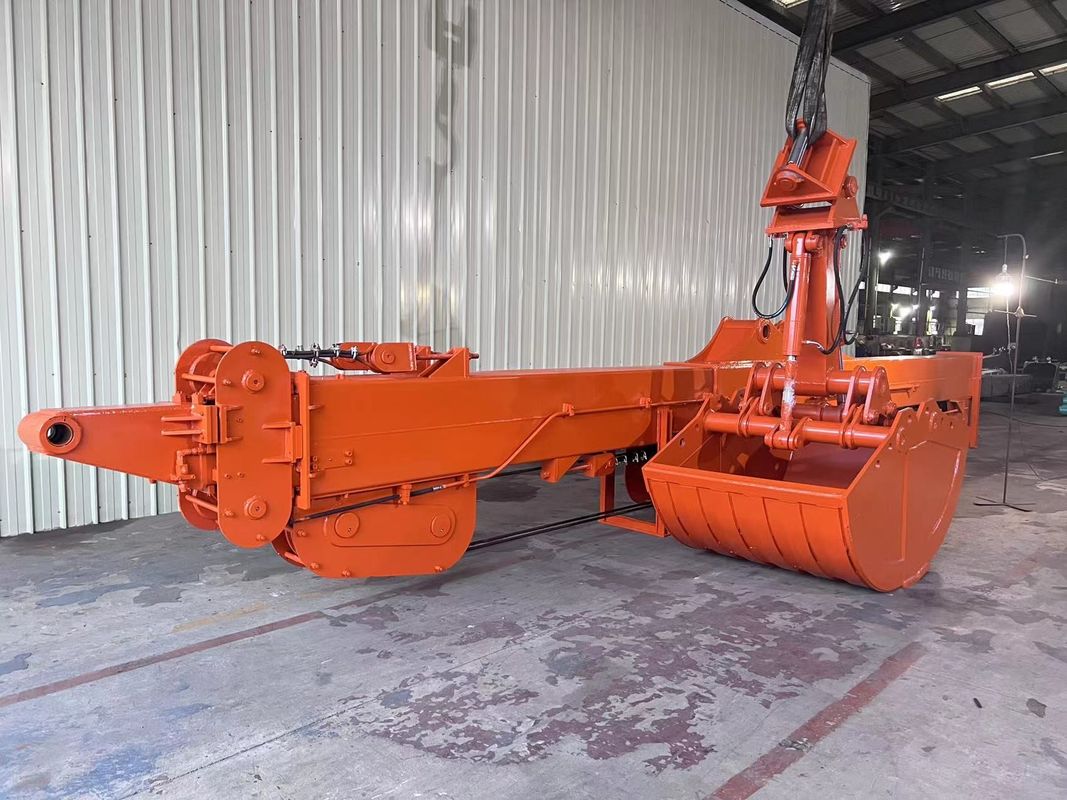

25M Téléspécifique bras de plongeur pour excavateur DX225

Prêt pour la mise à niveau?

Armes télescopiques sur mesure pour les projets israéliens:
✔18m à 32m de portée(certifié ISO 9001)
✔Adaptation directe OEMpour les véhicules de type Doosan/Volvo/CAT
✔Garantie structurelle d'un an

Comment installer un bras télescopique d'une excavatrice: guide étape par étape

01 Il faut préparer:
J' ai besoin de 3 personnes: 1 comme chauffeur et 2 comme installateur.
Assurez-vous que l'excavateur a une ligne de tuyauterie supplémentaire
Besoin d' outil:
Plugs internes et externes (type M26x1.5H) 2 ensembles
Plugs internes et externes ((3/4 type féminin) 2 ensembles
Plugs intérieures et extérieures (type 1 féminin) 2 séries
Bouton interne et externe ((19 US type coupé à plat) 1 jeu
Fermeture ouverte: 17-19,18-21,22-24,27-30,30-32 ((2 ensembles)
36 à 41 ((2 ensembles)
Clé réglable: 450#, 300#
une ouverture à double anneau décalée: 18,21,22,24
Une clé anglaise rapide et une prise
Détecteurs de vis à tête plate, détecteurs de vis Phillips
10# Barre en T, pinces, suspenseur, barre épaisse pour l'arbre, marteau

02 Retirer la pression hydraulique
Il faut éteindre la pelle et enlever la pression de la ligne hydraulique d'abord
(Un bouton sur la vanne de pression élimine la pression du tuyau
Force, si la soupape de soulagement ne fonctionne pas, vous pouvez retirer le liquide
La pression peut également être retirée du bouchon du réservoir)

03 Installer le bras télescopique

04 Installation de la conduite

05 Le bras télescopique déjà connecté

06 Voyons comment installer le commutateur bidirectionnel

Remplacer le commutateur de la pédale avec bidirectionnel

07 L'interrupteur bidirectionnel de la pédale est constitué de quatre connecteurs:

T, P, A1 et A2.
Le port T doit être connecté au
T port de la vanne de déplacement de la pelle
en utilisant un joint à trois voies pour séparer le
le débit d'huile.
De même, le port P doit être connecté
à l'entrée P de la vanne de circulation à l'aide d'un
connecteur à trois voies pour la séparation de l'huile.
Enfin, les connecteurs A1 et A2 doivent être
être connecté au connecteur de commande du pilote
de la soupape de distribution.

08 Ventilateur de déplacement
Retirez le tampon en caoutchouc situé sur le plancher de la cabine pour révéler le
L'ouverture de l'installation pour l'interrupteur bidirectionnel de la pédale de pied.
est situé sur le côté droit de la cabine.
Trouver le port T et le port P de la vanne de déplacement, qui correspond au port T
et le port P connecté à la pédale.

09 tuyau de liaison
A1 et A2 sont connectés à la vanne de distribution. Pour localiser la vanne de distribution, suivez la conduite du disjoncteur et observez où elle se connecte à la vanne de distribution.
Cherchez des positions communes des deux côtés de la connexion ou à la correspondante
Connectez A1 et A2 respectivement à ces deux positions.
Trouvez les couvercles de soupape correspondants.
connecté à A1, tandis que le couvercle de la soupape du tuyau de retour d'huile est connecté à A2.
En cas d'action inverse, il suffit d'échanger les conduites reliées à A1 et A2.

10 Diagramme de connexion des tuyaux

11 après l' installation, devrait le lubrifier
Appliquez de la graisse sur les positions des broches, le tube du bras du bras télescopique, il y a beaucoup de trous de lubrification sur le bras télescopique peut ajouter de la graisse, le bras télescopique devrait également lubrifier tout le corps!
